测量原理基于多普勒频移效应：当激光束照射到振动物体表面时，反射光的频率会因物体运动而产生微小偏移。系统通过探测该频率变化，解算出物体的瞬时振动速度与位移。其具备三大核心优势：
非接触测量： 不干扰被测对象，无附加质量影响，适用于微小、脆弱或高温物体。
高频响宽频带： 频率测量范围覆盖亚Hz至兆Hz，满足从低频振动到高频超声的全频谱测试需求。
高精度与抗干扰能力： 采用红外激光，有效抑制环境光与目标温度变化引起的噪声，提升信噪比。
系统组成与测量模式

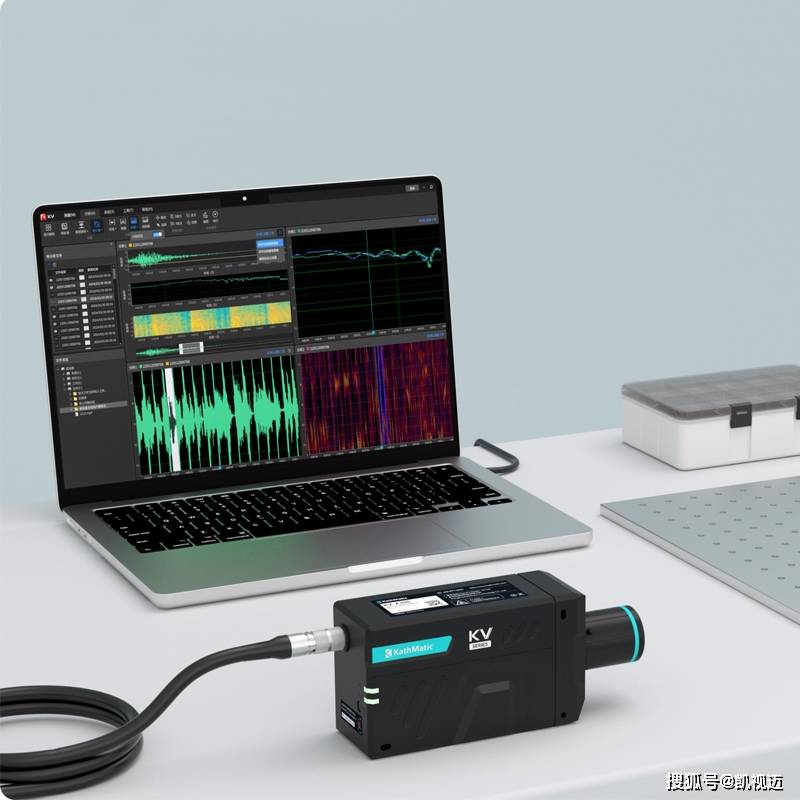

红外激光多普勒测振仪的稳定运行依赖于多个核心组件的协同工作：激光发射单元、光学接收镜头、光电探测器、信号调理电路、数据采集模块与专业分析软件。
根据配置与功能，系统支持多种测量模式与输出方式：
位移/速度/加速度测量： 支持三种振动量灵活切换，适应不同测试标准与场景。
多通道同步采集： 可扩展至4通道，实现多测点同步振动关联分析。
模拟与数字输出： 提供±10V模拟输出，兼容示波器、PLC、数据采集卡等外部设备；数字接口支持高速数据传输。
实时时域与频域分析： 内置信号处理算法，实时显示时域波形与频谱成分，精准识别共振频率与振动事件。
核心功能与性能特点
系统集成多项智能化功能，提升测量效率与数据可靠性：
远距离精准定位： 配备同轴指示激光，便于在危险或难以接近的区域中进行快速对焦与瞄准。
信噪比提升处理： 内置高/低通、带通等数字滤波器，有效抑制噪声，保障数据准确性。
灵活触发控制： 支持软件触发与TTL电平触发，低延迟捕捉瞬态振动信号。
多窗格数据显示： 支持1~9个显示窗格，便于多信号对比与分析。

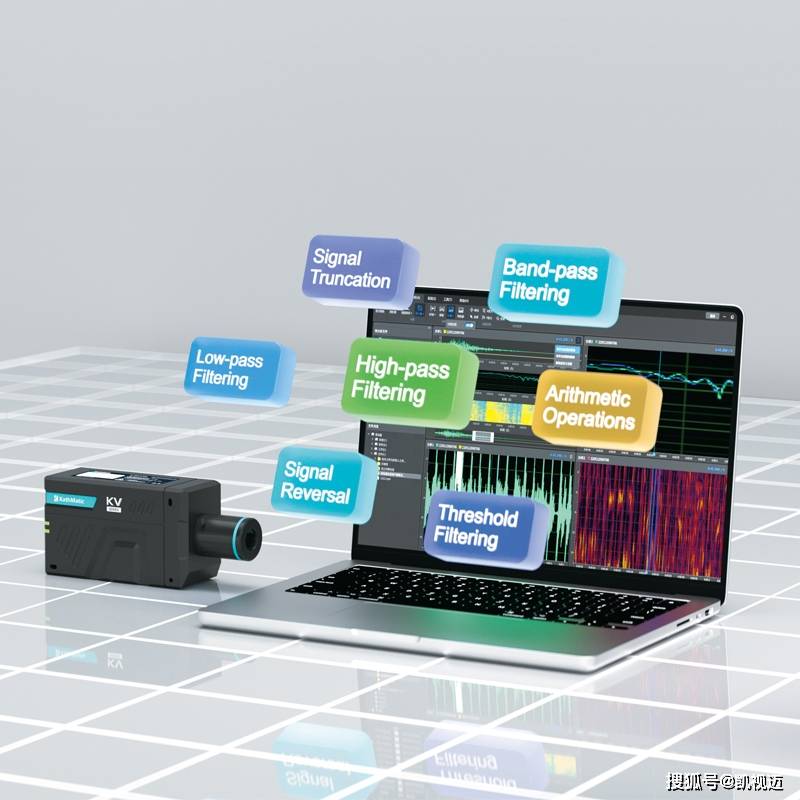

数据后处理工具： 集成信号截取、滤波、算术运算、阈值设定等功能，优化数据质量。
统计量一键计算： 自动输出最大值、最小值、有效值、频谱峰值等关键参数。
全数据报告生成： 自动整合分析结果，生成包含图表与数据的检测报告，支持导出与存档。
应用场景
凭借其高精度与非接触特性，红外激光多普勒测振仪在多个前沿科研与工业领域发挥重要作用：
超声技术与精密加工： 超声辅助切削、振动辅助成形、功率超声制造过程的振动监测。
航空航天与精密仪器： 航发叶片振动测试、超声电机、半球谐振陀螺仪、压电驱动器的性能评估。
消费电子与汽车工业： 扬声器、音圈电机、线性马达的振动分析；发动机、齿轮箱、刹车盘的NVH测试。
材料科学与结构监测： 压电材料、介电弹性体、复合材料疲劳试验；结构健康监测与模态分析。
家用电器与工业生产： 电机、压缩机、风扇的振动检测；振动筛、管路系统、电气设备的状态监测。
总结与展望
红外激光多普勒测振仪技术体系成熟，测量性能卓越，此前高端市场主要由国外厂商主导。国内以凯视迈为代表的仪器企业，通过自主研发，已在产品频率范围、测量精度、集成度和多通道同步技术等方面实现突破，推出KV-X300系列等国产高端测振仪，逐步在科研与工业领域实现进口替代。
未来，随着器件性能提升、分析算法智能化以及成本优化，国产红外激光多普勒测振仪将在高端制造、低空经济、具身智能等新兴领域持续拓展应用，推动我国精密振动测量仪器迈向更高水平。
